Типы опорных точек


Соединительные точки между сегментами бывают нескольких типов. Действительно, можно предположить, что в одном случае требуется обеспечить соединение, скажем, криволинейного сегмента с прямым, в другом случае получить идеально гладкое сочленение (сопряжение), т. е. без стыка или перегиба.

В качестве образцов опорных точек составим таблицу для следующих векторных программ, использующих кривые Безье: CorelDRAW, Adobe Illustrator и Macromedia FreeHand.

Замечание

Типы опорных точек в трехмерной графике представлены ниже на примере Autodesk 3D МАХ.

Первый тип опорной точки, который соединяет два сегмента, обеспечивает независимость управляющих точек по направлению и длине друг от друга.

Такое состояние сегментов называется изгиб (рис. 12.30).

В программе CorelDRAW такая точка называется перегиб (cusp). В других программах у нее более простое имя: угловая (corner). Помимо этого, в программе FreeHand при вьщелении угловая точка обозначается квадратиком.

Угловое сочленение сегментов (изгиб) далеко не всегда разумно и выгодно. Например, для создания окружности необходимо обеспечить соединение, которое в черчении и в геометрии называют гладким сопряжением, когда одна кривая плавно переходит в другую. Такое сочленив обеспечивает гладкая опорная точка (smooth) (рис. 12.31).

Условием этого являются управляющие линии, лежащие на одной прямой У такой точки направление управляющих линий фиксировано относительно друг друга, при перемещении одной управляющей линии другая также движется синхронно как рычаг. Вместе с тем, такие управляющие линии могу] различаться по величине.

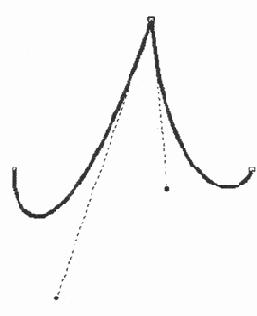

Рис. 12.30. Пример точки перегиба

Рис. 12.31. Пример гладкой точки

У программы CorelDRAW предусмотрен подвид гладкого сочленения, который называется симметричный узел (symm от слова "symmetrical") (рис. 12.32). Суть его состоит в том, что управляющие линии фиксируют не только по направлению, но и по величине (длина направляющих всегда одинакова). Если одну из них увеличивать или уменьшать, другая будет синхронно повторять это действие.

Замечание

В программах Adobe Illustrator и Macromedia Freehand такой тип опорной точки отсутствует, хотя его можно получить вручную.

В свою очередь, у программы FreeHand в отдельный вид опорных точек выделен случай гладкого сочленения прямолинейного и криволинейного сегментов (рис. 12.33). Такая точка получила название тангенциальной (connecter point). При выделении такая точка обозначается треугольником.

Логика этой точки заключается в следующем: для того чтобы криволинейный сегмент гладко сопрягался с прямой линией, касательная криволинейного сегмента должна совпасть с продолжением прямого сегмента. Поэтому управляющая точка криволинейного сегмента способна двигаться только вдоль этой касательной.

Замечание

В программах CorelDRAW и Adobe Illustrator такое соединение также имеет место, но не выделено в специальный тип опорной точки.

Рис. 12.32. Симметричная опорная точка

Рис. 12.33. Пример тангенциальной точки в программе FreeHand

Типы опорных точек можно суммировать в виде следующей таблицы (табл. 12.1).

Таблица 12.1. Типы опорных точек в различных векторных программах

Тип опорной точки

Adobe Illustrator

Macromedia FreeHand

CorelDRAW

Угловая

Corner anchor point

Corner point

Cusp node

Гладкая

Smooth anchor point

Curve point

Smooth node

Тангенциальная


Connector point


Симметричная



Symm node

Типы опорных точек в трехмерной графике имеют ту же основу, но отличаются другими характеристиками (в качестве примера можно рассмотреть опорные точки в программе Autodesk 3D МАХ).

  • Smooth (гладкая): вершина, через которую кривая проходит "неуправляемо" гладко. Форма кривой определяется расстоянием между соседними вершинами.
  • Corner (угловая): вершина, в которой кривая получает излом.
  • Bezier (Безье): вершина Безье с управляющими рычагами, которые не равны по длине, но ориентированы строго в противоположных направлениях. Форма кривой зависит и от направления касательных, и от длины рычагов.
  • Bezier Corner (угловая Безье): все характеристики идентичны опорной точке Bezier, но угол между управляющими рычагами может быть произвольным, т. е. допускается излом на кривой.
