Режимы отображения на экране

Из предыдущих уроков нам известно, что внешний вид отдельных объектов и, следовательно, составленного из них рисунка определяется множеством факторов: формой объектов, их взаимным расположением, параметрами заливки и контуров. При выводе готового рисунка (например, на печать) все эти факторы должны учитываться, но в процессе работы над ним они могут затруднять выполнение отдельных действий. Например, толстые контурные линии затрудняют манипулирование узлами кривых, а необходимость заново перестраивать множество промежуточных объектов в пошаговом переходе (см. урок 13) при любом изменении базового объекта может существенно замедлить работу даже на самом мощном компьютере. Поэтому в CorelDRAW предусмотрено несколько режимов отображения рисунков на экране с различной степенью подробности воспроизведения — от минимальной до полной.
CorelDRAW позволяет создавать очень сложные изображения, включающие в себя огромное количество деталей. Размеры изображений практически не ограничиваются — их габариты могут составлять от долей миллиметра до километров, что, конечно же, намного превышает практические потребности. Однако даже если размеры рисунка (например, рекламного плаката) не очень велики, в натуральную величину он, как правило, на экране монитора не помещается. Следовательно, чтобы увидеть рисунок целиком, требуется его уменьшить. Обратная задача встает при необходимости выполнить тонкую доработку мелких деталей — в этом случае требуется увеличить изображение, отобразив на экране лишь небольшую его часть. Подобные задачи решаются в CorelDRAW сменой масштаба отображения рисунка и прокруткой рисунка в окне документа.
Настоящий урок посвящен именно таким операциям, которые, не меняя самого рисунка, позволяют устанавливать оптимальный для решения той или иной задачи режим его отображения на экране.

В CorelDRAW предусмотрено пять режимов отображения рисунка на экране: Simple Wireframe (Упрощенный каркас), Wireframe (Каркас), Draft (Эскиз), Normal (Нормальный) и Enhanced (Улучшенный). Вариант отображения выбирается в меню View (Вид), первые пять команд которого совпадают по названиям с перечисленными режимами. В разных режимах отображения один и тот же объект может выглядеть по-разному (рис. 8.1).

Рис. 8.1. Различные режимы отображения на экране группы экструзии с градиентной заливкой и обводкой

В режиме Simple Wireframe (Упрощенный каркас) не отображаются ни заливки объектов, ни контурные линии. Все контуры представлены линиями одинаковой толщины черного цвета, независимо от того, какой цвет контура был назначен. Вместо групп, образующихся при применении таких эффектов, как экструзии, ореолы и пошаговые переходы, изображаются только линии управляющих объектов (рис. 8.1, а). Включенные в состав рисунка точечные изображения отображаются в монохромной шкале цвета.
В режиме Wireframe (Каркас) отображаются только контуры всех объектов, в том числе и контурные линии объектов, построенных при применении эффектов (рис. 8.1,6). Точечные изображения представлены в монохромной шкале цвета. Именно этим режимом чаще всего пользуются при настройке формы объектов.
В режиме Draft (Эскиз) на экране отображаются все объекты рисунка. Однородные заливки изображаются в нормальном виде, градиентные заливки заменяются сплошными. Текстурные заливки, а также заливки двухцветным, многоцветным или растровым узором отображаются в упрощенном виде — узорами, принятыми по умолчанию (рис. 8.1, в). Точечные изображения выводятся с пониженным разрешением. Эффекты линз (см. урок 14) заменяются сплошными заливками.
В режиме Normal (Нормальный) все объекты и заливки изображаются без ограничений (рис. 8.1, г). Точечные изображения выводятся с заданным при импорте разрешением. Все заливки, кроме заливок PostScript, отображаются без упрощений. Заливки PostScript отображаются в виде узора из символов «PS».
Режим Enhanced (Улучшенный) включен по умолчанию. При отображении линий в этом режиме динамическое преобразование в точечное изображение для вывода на экран выполняется с удвоенным разрешением (supersampling). Это позволяет уменьшить видимую «ступенчатость» наклонных линий (рис. 8.1). По умолчанию заливки PostScript отображаются без упрощений.

При заметном замедлении (например, при работе со сложным изображением или при малой производительности компьютера) режим отображения заливок PostScript можно отключить, перейдя в диалоговое окно, раскрывающееся после выбора команды Tools > Options (Сервис > Режимы), и выбрав в иерархическом списке в левой части окна пункт Workspace > Display (Рабочая среда > Дисплей).
Если выбрать команду View > Full Screen Preview (Вид > Во весь экран) или нажать клавишу F9, то па экране компьютера будет отображаться только рисунок, без элементов рабочей среды CorelDRAW. По умолчанию для полноэкранного просмотра установлен режим Normal (Нормальный). Для возврата в обычный режим отображения достаточно нажать клавишу Esc.

Начиная с CorelDRAW версии 10, имеется еще один режим просмотра — режим сортировки страниц. Его можно задать командой View > Page Sorter View (Bид> Сортировка страниц). В этом режиме пользователь видит миниатюры каждой из страниц многостраничного документа. Перетаскивая страницы по экрану, можно изменять порядок их следования в документе. Выход из режима сортировки страниц выполняется щелчком на кнопке выключения режима, появляющейся при переходе в этот режим на панели атрибутов, или повторным выбором той же командой меню.

Масштабирование и прокрутка
Масштабом отображения рисунка на экране принято называть соотношение размера печатной страницы и размера ее отображения на экране монитора. Это соотношение выражается в процентах (например, 1000 % означает, что на экране видна примерно одна десятая часть печатной страницы). Масштаб отображения 100 % означает, что печатная страница видна в окне документа целиком.

Поскольку размер окна документа может меняться (например, сокращаться по мере раскрытия пристыковываемых окон или при добавлении палитр), размер изображения, соответствующий одному и тому же значению масштаба, тоже будет меняться.
Практика показывает, что увеличивать масштаб отображения рисунка, чтобы проработать детали, или уменьшать его, чтобы рассмотреть всю работу целиком, приходится очень часто.

Инструмент Zoom

Основным средством изменения масштаба отображения является инструмент Zoom (Масштаб), панель которого представлена на рис. 8.2.

Рис. 8.2. Панель инструмента Zoom

Инструмент Zoom (Масштаб) позволяет увеличивать и уменьшать масштаб отображения несколькими способами. После выбора этого инструмента указатель мыши принимает форму миниатюрной лупы, в середине которой изображен знак «плюс». Это подсказка: по умолчанию инструмент настроен на увеличение масштаба отображения.
Если просто щелкнуть левой кнопкой мыши в любой точке окна документа CorelDRAW, масштаб отображения увеличится в два раза, причем точка, в которой был выполнен щелчок, окажется в центре окна документа. При перетаскивании указателя в виде лупы на экране растягивается рамка выделения. По окончании перетаскивания изображение будет увеличено так, чтобы выделенная область занимала все окно документа.
Щелчок правой кнопкой мыши при выбранном инструменте Zoom (Масштаб) по умолчанию вызывает уменьшение масштаба отображения в два раза, причем в указателе мыши знак «плюс» временно заменяется знаком «минус».

Функцию правой кнопки мыши можно изменить с помощью группы переключателей, расположенной в диалоговом окне, раскрывающемся по команде Tools > Options (Сервис > Режимы) с последующим выбором в иерархическом списке в левой части окна пункта Workspace > Toolbox > Zoom, Pan Tool (Рабочая среда > Панель инструментов > Инструмент Масштаб, Прокрутка).

Вторая кнопка на панели инструмента Zoom (Масштаб) позволяет выбрать инструмент Pan (Прокрутка), с которым мы познакомимся позже.

Панель атрибутов инструмента Zoom и панель инструментов Zoom

Удобные средства настройки масштаба отображения предоставляются двумя представленными соответственно на рис. 8.3 и 8.4 панелями, совпадающими по составу своих элементов управления: это панель атрибутов инструмента Zoom (Масштаб) и панель инструментов Zoom (Масштаб).

Рис. 8.3. Панель атрибутов инструмента Zoom

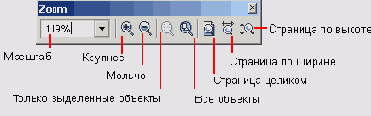

Рис. 8.4. Панель инструментов Zoom

Панель атрибутов появляется в рабочем пространстве сразу же после выбора инструмента Zoom (Масштаб).
Панель инструментов Zoom (Масштаб) можно ввести в рабочее пространство двумя способами. Ее, как и любую панель инструментов, можно открыть, щелкнув правой кнопкой мыши на краю любой открытой панели инструментов и выбрав команду Zoom (Масштаб) в появившемся контекстном меню. Кроме того, эта панель инструментов в полном составе представлена в верхней части пристыковываемого окна View Manager (Диспетчер видов), описываемого далее. Рассмотрим подробнее работу с инструментами этого окна.
- Инструмент Zoom In (Крупнее) аналогичен уже знакомому нам инструменту Zoom (Масштаб).
- Инструмент Zoom Out (Мельче) сразу же после выбора уменьшает масштаб отображения. Если последнее увеличение масштаба выполнялось растягиванием рамки выделения, восстанавливается установленный ранее масштаб. В противном случае масштаб отображения просто уменьшается в два раза. Вместо щелчка на кнопке инструмента Zoom Out (Мельче) можно нажать клавишу F3.

Если масштаб отображения несколько раз подряд немного увеличивался с помощью рамки выделения, то может показаться, что инструмент Zoom Out (Мельче) не производит никакого действия, поскольку масштаб меняется незначительно.

Чтобы при предварительном просмотре изображения с масштабом 100 % размеры изображений на экране и печати совпадали, необходимо предварительно выполнить калибровку координатных линеек. Эта процедура начинается со щелчка на кнопке Calibrate Rulers (Калибровать линейки), расположенной среди элементов управления диалогового окна, раскрывающегося по команде Tools > Options (Сервис > Режимы), и последующем выборе в иерархическом списке в левой части окна пункта Workspace > Toolbox > Zoom, Pan Tool (Рабочая среда > Панель инструментов > Инструмент Масштаб, Прокрутка). В результате экран примет вид, представленный на рис. 8.5 (показана только левая верхняя четверть экрана). В левом верхнем углу экрана расположены два счетчика, задающих разрешение экрана по горизонтали (Horizontal) и по вертикали (Vertical) Значения, указанные в счетчиках, следует подобрать так, чтобы деления линеек на экране совпадали с делениями приложенной к экрану обычной чертежной линейки. По завершении калибровки щелкните на кнопке ОК.
- Если на рисунке имеется хотя бы один выделенный объект, то выбор инструмента Zoom To Selected (Только выделенные объекты) вызовет изменение масштаба изображения таким образом, чтобы выделенные объекты целиком заняли окно документа. Такого же результата можно добиться, нажав комбинацию клавиш Shift+F2.
- Щелчок на кнопке Zoom To All Objects (Все объекты) изменяет масштаб отображения таким образом, чтобы все имеющиеся на рисунке объекты поместились в окне документа. Для выбора инструмента Zoom To Alt Objects (Все объекты) с помощью клавиатуры служит клавиша F4.
Инструментом Zoom To All Objects (Все объекты) удобно пользоваться для поиска объек-тов, не связанных ни с одной из страниц документа.

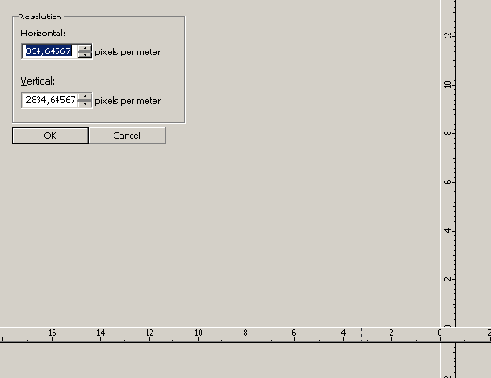

Рис. 8.5. Вид экрана в процессе калибровки координатных линеек

- Инструмент Zoom To Page (Страница целиком) увеличивает или уменьшает масштаб отображения так, чтобы печатная страница целиком поместилась в окне документа. С помощью клавиатуры данный инструмент выбирается нажатием комбинации клавиш Shift+F4.
- Инструмент Zoom To Page Width (Страница по ширине) меняет масштаб отображения так, чтобы печатная страница поместилась в окне документа по ширине.
- Инструмент Zoom To Page Height (Страница по высоте) меняет масштаб отображения так, чтобы печатная страница поместилась в окне документа по высоте.

Изменение масштаба отображения с помощью стандартной панели инструментов

На стандартной панели инструментов имеется раскрывающийся список уровнен увеличения, представленный на рис. 8.6.

Рис. 8.6. Стандартные альтернативы списка масштабов отображения

Первые пять альтернатив списка эквивалентны по действию следующим инструментам панели инструментов Zoom (Масштаб): Zoom To Selected (Только выделенные объекты), Zoom To All Objects (Все объекты), Zoom To Page (Страница целиком), Zoom To Page Width (Страница по ширине целиком), Zoom To Page Height (Страница по высоте целиком). Остальные альтернативы позволяют выбрать любое из приведенных значений коэффициента масштабирования при отображении. Поле ввода этого комбинированного списка позволяет вводить любое числовое значение коэффициента в диапазоне от 1 до 405 651 %. Первое из этих значений позволяет поместить в окно документа целиком страницу со стороной около 30 метров, а второе — со стороной примерно 0,05 мм.
При необходимости можно сохранить введенный в поле списка масштаб отображениядля повторного применения. Для этого после изменения масштаба отображения введите в поле списка текстовое название нового масштаба и нажмите клавишу Enter. При последующем раскрытии списка вновь заданные режимы появляются в его нижней части в качестве дополнительных альтернатив. Кроме того, дополнительными альтернативами появляются в списке и названия видов, определенных с помощью диспетчера видов (см. раздел «Диспетчер видов»).

Прокрутка

Прокруткой называется перемещение рисунка в окне документа. Конечно, в CorelDRAW реализован стандартный для интерфейса Windows метод прокрутки с помощью полос прокрутки — горизонтальной и вертикальной, но также имеется и специальный инструмент для выполнения этого действия.

Прокрутка с помощью инструмента Pan

При выборе инструмента Pan (Прокрутка) на панели инструмента Zoom (Масштаб) или инструмента однократной прокрутки указатель мыши приобретает форму кисти руки. Перетаскивание этим указателем любой точки рисунка перемещает эту точку в окне документа, совмещая ее с позицией, в которой освобождается кнопка мыши. Таким образом, если нажать кнопку мыши в нижней части окна и перетащить указатель снизу вверх, рисунок также сместится вверх, показывая свою часть, ранее скрытую под нижним краем окна документа.

Прокрутка с помощью клавиатуры

Прокрутку можно выполнять и без помощи мыши. Нажатие клавиш управления курсором при удерживаемой клавише-модификаторе Alt приводит к прокручиванию рисунка в соответствующем направлении

Диспетчер видов

Пристыковываемое окно View Manager (Диспетчер видов) предоставляет пользователю возможность запоминать виды: варианты отображения частей рисунков, сопоставляя каждой из них содержательное имя и масштаб отображения. Пристыковываемое окно View Manager (Диспетчер видов) представлено на рис. 8.7.

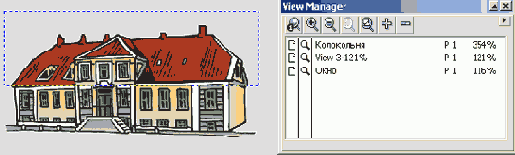

Рис. 8.7. Пристыковываемое окно диспетчера видов

Для каждого из сохраненных видов (на рисунке области, соответствующие этим видам, обозначены пунктиром) сохраняется название, номер страницы и коэффициент масштабирования при отображении. Видам соответствуют отдельные строки в окне диспетчера.

Дополнительно к перечисленным параметрам для каждого вида запоминается расположение рисунка по отношению к окну документа, хотя эти сведения и невидны в списке видов. Благодаря этому при переходе к виду восстанавливается не только масштаб отображения, но и положение рисунка в окне.
Чтобы раскрыть пристыковываемое окно диспетчера видов, следует выбрать команду Window > Dockers > View Manager (Окно > Пристыковываемые окна > Диспетчер видов) или нажать комбинацию клавиш Ctrl+F2.

Чтобы сохранить новый вид, следует вначале выбрать страницу рисунка и задан, желаемый масштаб отображения. Затем необходимо щелкнуть на расположенной в заголовке пристыковываемого окна View Manager (Диспетчер видов) кнопке со знаком «плюс» или выбрать команду New (Создать) в раскрывающемся меню этого окна. Новый вид будет добавлен в список; остается только переименовать его, задав с помощью команды Rename (Переименовать) того же меню содержательное название.
Чтобы перейти к ранее запомненному виду, следует выполнить двойной щелчок на строке, соответствующей этому виду, пли выбрать в меню пристыковываемого окна команду Switch To View (Перейти к виду).

Щелкать можно в любой части строки вида, кроме имени. Если двойной щелчок выполняется на имени, активизируется режим переименования вида.
Чтобы удалить ранее созданный вид, выделите его щелчком мыши на соответствующем строке списка, а затем щелкните на кнопке со значком «минус» или выберите в меню пристыковываемого окна команду Delete (Удалить).
Ввод имени в поле ввода комбинированного списка масштабов отображения на стан- дартной панели инструментов автоматически приводит к внесению в список запомненных видов и этого именованного масштаба. В качестве остальных параметров будут внесены параметры отображения рисунка, находившегося в окне документа в момент ввода имени.
Слева от названия вида располагаются две колонки значков — в виде лупы и в виде страницы (см. рис. 8.7). Они управляют способом переключения режима отображения при переходе к выбранному виду. Щелчок на любом из этих значков мышью переключает режим из включенного состояния (яркий значок) в выключенное (тусклый значок), и наоборот.
Выключение значка со страницей отключает переход на запомненную страницу при переходе к выбранному виду — восстанавливаются только масштаб отображения и положение рисунка по отношению к окну документа.
Выключение значка с лупой отключает восстановление запомненных масштаба отображения и положения рисунка по отношению к окну документа — выполняется только переход на запомненную страницу документа.
Выключение обеих значков приводит к тому, что при переходе к выбранному виду не выполняется никаких действий.

Что нового мы узнали

В этом уроке мы освоили следующие новые понятия:
- режимы отображения рисунка на экране: упрощенный каркас, каркас, эскиз,
нормальный и улучшенный;
- масштаб отображения рисунка на экране;
- калибровка координатных линеек;
- прокрутка рисунка в окне;
- вид рисунка.

Мы овладели следующими основными приемами:
- выбор режима отображения рисунка с помощью меню;
- отображение рисунка во весь экран;
- изменение масштаба отображения и расположения рисунка относительно окна документа с помощью инструмента Zoom (Масштаб);
- изменение масштаба отображения и расположения рисунка относительно окна документа с помощью инструментов панели атрибутов, панели инструментов Zoom (Масштаб) и пристыковываемого окна диспетчера видов;
- изменение масштаба отображения рисунка с помощью списка фиксированных масштабов стандартной панели инструментов;
- прокрутка рисунка в окне документа с помощью инструмента Pan (Прокрутка);
- прокрутка рисунка в окне документа с помощью клавиатуры;
- запоминание вида в списке диспетчера видов;
- переход к ранее запомненному виду;
- переименование, настройка режимов применения, переименование и удаление видов в окне диспетчера видов.

Для любителей подробностей

Желающим более подробно ознакомиться с концепциями и приемами работы, которым посвящен этот урок, можно порекомендовать разделы документации и официального руководства по CorelDRAW 12, в которых описываются:
- приемы работы инструментами Zoom (Масштаб) и Pan (Прокрутка);
- настройка параметров инструментов Zoom (Масштаб) и Pan (Прокрутка);
- приемы работы с диспетчером видов.
