шага к освоению CorelDraw 8



Что такое CorelDraw


CorelDraw это редактор векторной графики. Есть ряд программ примерно похожих по возможностям, например Adobe Illustrator. Сравнивать их можно до бесконечности, дело вкуса и ряда тонкостей. Отличительная особенность CorelDraw это очень тесная интеграция с Windows. Итак, вам нужно установить Corel, если он установлен, то Вы сможете найти его через Пуск-Программы.

шага к освоению CorelDraw 8

Как видите, разговор мы поведем о 8 версии. На данный момент есть уже 9, 10 версия. Для информации 8 версия не будет работать на Windows XP, а 10 будет. Почему я использую 8 версию? Ответ простой, у меня просто есть 8 английская версия. Лучше использовать именно английскую вурсию, так как все локализации, которые я видел (8 и 9 версии) отличались тем, что имели ряд ошибок. Вся локализация заключается в том, что интерфейс переводится на русский язык, но при этом часть диалоговых окон очень плохо отражается на экране, не видно кнопки ОК например. Кроме того в 9 локализованной версии в диалоговом окне выбора цвета отсутствовал выбор по RGB значению. В общем понятно, локализация плохая.

| Наступний крок | |

Автор Sake





Запускаем


Выбираем из Пуск - Программы программу CorelDraw 8. Обратите внимание, что здесь не одна программа, а целый набор программ.

шага к освоению CorelDraw 8

При запуске появится заставка, на которой изображена героиня фильма Унесенные Ветром и после этого стартовое окно программы.

шага к освоению CorelDraw 8

Это окошечко может и не появиться, если кто-то ранее работал с программой. В самом низу есть галочка Show this Welcome Screen at startup. Если галочка отключена, данное окно не появится. Настраивается поведение Corel при запуске через меню Tools Options.

шага к освоению CorelDraw 8

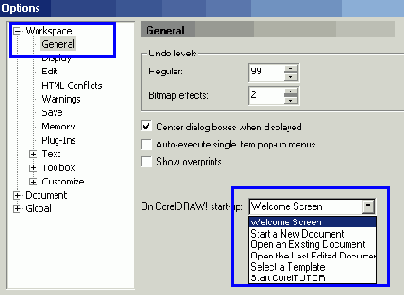

Здесь в разделе Workspace – General на левой стороне есть список возможных вариантов при запуске Corel. Установить можно довольно много вариантов, например открывать последний редактируемый документ.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Запускаем дальше

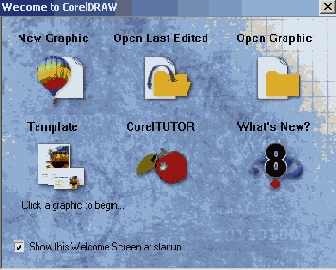

Итак, мы считаем, что у нас появляется окно Welcome, как это предусмотрено по умолчанию.

шага к освоению CorelDraw 8

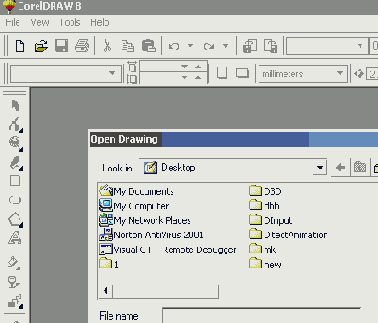

Первая кнопка New Graphics. Выбор ее приведет к созданию нового чертежа. Вторая кнопка Open Last Edited, эта кнопка откроет последний чертеж, который Вы редактировали. Дальше Open Graphics, ее выбор откроет окно выбора файла для редактирования.

шага к освоению CorelDraw 8

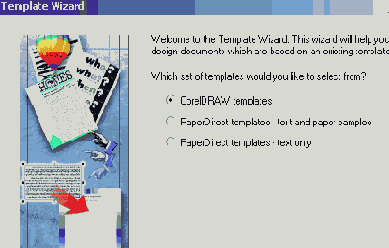

Выбор Template позволит создать рисунок на основе шаблона.

шага к освоению CorelDraw 8

CorelTutor краткий учебный курс.

шага к освоению CorelDraw 8

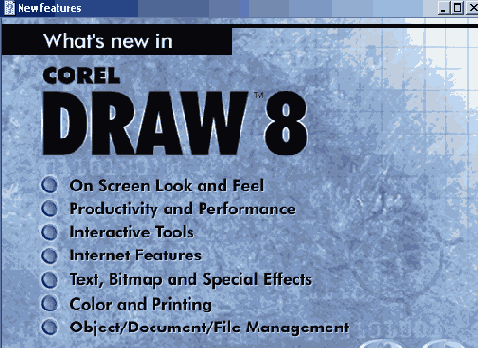

Ну а What’s new новые возможность 8 версии.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Создаем и настраиваем пустой лист

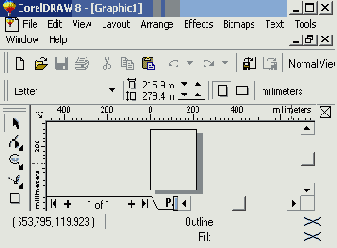

Запускаем Corel и выбираем New Graphics. В результате у нас появится белый лист бумаги, на котором мы будем рисовать.

шага к освоению CorelDraw 8

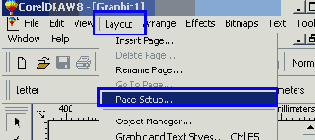

Первое что нужно сделать, настроить формат бумаги. Это важный момент, который позволит нам делать макет рисунка. Выбирая размер рисунка нужно подумать о принтере, на котором Вы будете производить распечатку. Хотя Corel позволяет распечатывать на нескольких листах, клеить не очень приятно. Настройка бумаги производится в Layout – Page Setup.

шага к освоению CorelDraw 8

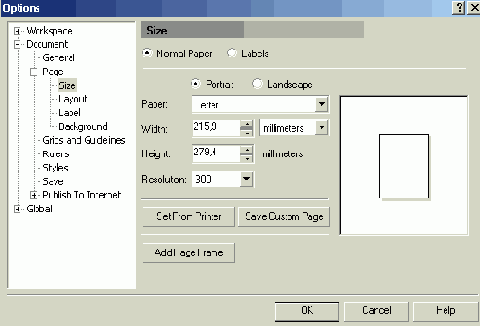

Появится диалоговое окно настройки формата бумаги.

шага к освоению CorelDraw 8

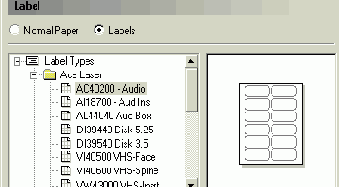

Первая настройка Normal Paper и Label. С нормальной бумагой понятно один лист, а вот Label это интересно. Если выберите Label.

шага к освоению CorelDraw 8

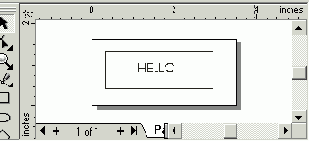

То впоследствии создав один рисунок.

шага к освоению CorelDraw 8

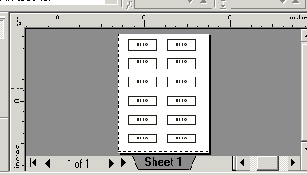

При распечатке он будет размножен на указанное количество. Хотя этого можно добиться и другими способами, данный наиболее быстрый.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Продолжаем настраивать страницу

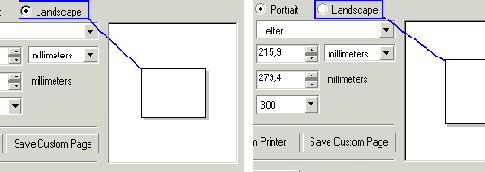

С типом бумаги понятно. Дальше мы установим ориентацию. Их две, книжная (Portrait) и альбомная (Landscape).

шага к освоению CorelDraw 8

Ниже находится выбор размеров бумаги (Paper), здесь заложены основные форматы. Для ориентации A4 - стандартный лист бумаги, A3 – два листа A4, A2 два листа A3 и так далее.

шага к освоению CorelDraw 8

Еще ниже показываются размеры листа в единицах. Лучше конечно смотреть в миллиметрах. Тут то и можно установить свои размеры для нестандартных листов. При такой установке Paper будет установлен в Custom.

шага к освоению CorelDraw 8

Свой уникальный размер можно сохранить под именем для дальнейшего использования. Для этого нужно воспользоваться кнопкой Save Custom Page.

шага к освоению CorelDraw 8

Впоследствии этим именем можно будет воспользоваться для установки формата бумаги.

шага к освоению CorelDraw 8

Кнопка Set From Printer устанавливает размер бумаги из текущих настроек принтера. Кнопка Add Page Frame добавляет рамку по границе листа.

шага к освоению CorelDraw 8

Если Вы ошиблись, то изменить параметры страницы можно в любой момент.

Попередній крок | Наступний крок |

Автор Sake





Завершаем работу CorelDraw

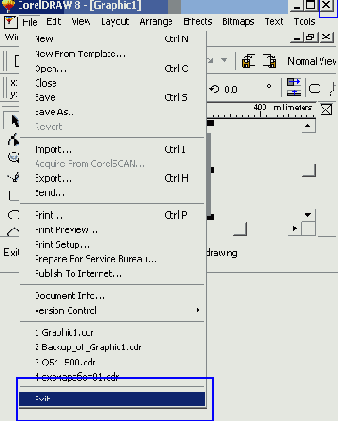

Чтобы закончить работать с CorelDraw нужно выбрать пункт меню Exit, воспользоваться кнопкой закрыть в заголовке окна или нажать Alt-F4.

шага к освоению CorelDraw 8

Дальше поведение Corel зависит от ситуации. При создании пустого листа по умолчанию дается имя Graphics плюс цифра, если больше одного нового за сеанс работы. Если ни каких изменений не внесено, то просто закроется. Если не задано Ваше имя, то имя будет спрошено. Если были изменения, то будет вопрос о необходимости их сохранения.

Попередній крок | Наступний крок |

Автор Sake





Панель инструментов

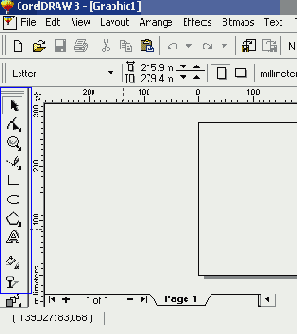

Наверно самая главная панель, на которой сосредоточены основные возможности программы. По умолчанию панель инструментов находится по правой стороне рабочего окна программы.

шага к освоению CorelDraw 8

Во-первых, если Вы поднесете курсор к кнопке на панели появится подсказка.

шага к освоению CorelDraw 8

Во-вторых, нужно обратить внимание на маленький треугольник снизу кнопок, если он есть, то нажав на него откроется дополнительный список инструментов.

шага к освоению CorelDraw 8

Эту панель можно передвигать и помещать в любое место воспользовавшись двумя черточками вверху панели.

шага к освоению CorelDraw 8

Панель может пропасть с экрана или Вы можете сами ее убрать. Для того, чтобы воспользоваться этой возможностью нужно пойти в меню View, а дальше Toolbars. Появится диалоговое окно настройки. Наша панель называется Toolbox.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Панель свойств

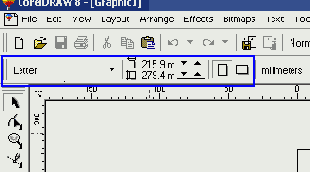

В свое время появление панели свойств вместе с CorelDraw 8 значительно ускорило работу. Далеко не все программные продукты содержат подобные удобства. Панель свойств находится по умолчанию вверху над полем рисунка.

шага к освоению CorelDraw 8

Отличительная ее особенность в том, что при переключении инструмента меняется и панель, которая отражает доступные настройки.

шага к освоению CorelDraw 8

Естественно ее можно перемещать за две полоски слева. Наличием ее на экране можно управлять. Идем в меню View, дальше Toolbar:

шага к освоению CorelDraw 8

Появится диалоговое окно настройки. Имя панели Property Bar:

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Рисуем прямые линии


Для того, чтобы нарисовать прямую линию нам нужно выбрать инструмент.

шага к освоению CorelDraw 8

Выбрав его, наводим на нужную точку, щелкаем и появится первая точка. Тянем мышку и линия будет тянуться за ней.

шага к освоению CorelDraw 8

Щелкнув второй раз (кстати все левой кнопкой) линия будет закончена и можно начинать новую.

шага к освоению CorelDraw 8

Вот мы и нарисовали первый рисунок. Конечно тривиально, но все-таки. Вопрос, как рисовать горизонтальные вертикальные линии? Можно на глаз, вы должны видеть скосы линии на экране.

шага к освоению CorelDraw 8

А можно удерживая клавишу CTRL и линия будет автоматически выравниваться при приближении к нужной позиции.

Попередній крок | Наступний крок |

Автор Sake





Понятие выделенного объекта


Любой объект может быть выделен. Даже та линия, которую Вы нарисовали. Если объект выделен, то он обводится рамкой из черных квадратов. Вот так выглядит выделенный объект.

шага к освоению CorelDraw 8

Выделяется объект инструментом указателем, который находится на панели инструментов.

шага к освоению CorelDraw 8

Для того, чтобы снять выделение нужно просто щелкнуть на пустом месте. Черные квадраты пропадут.

шага к освоению CorelDraw 8

Чтобы выделить, нужно щелкнуть по объекту.

шага к освоению CorelDraw 8

Вот так все просто.

Попередній крок | Наступний крок |

Автор Sake





Перемещение объекта


Для того, чтобы переместить объект его нужно выделить. После выделения объекта по середине будет черный крестик.

шага к освоению CorelDraw 8

Если к нему поднести курсор, то форма курсора изменится:

шага к освоению CorelDraw 8

В этот момент можно схватить объект левой кнопкой мыши и удерживая ее перетащить на новое место. Обычно Вы будете видеть первоначальное и новое местонахождение объекта на экране. Но только если рисунок не очень сильно загруженный. На слабых компьютерах при очень больших рисунках данного вида может не быть.

шага к освоению CorelDraw 8

Отпускаете и линия будет на новом месте.

Попередній крок | Наступний крок |

Автор Sake





Изменения размера объекта


Любой объект можно произвольно изменять. Сначала мы его выделяем. Дальше нужно выбрать пропорциональное изменение объекта или нет. Если схватить за угловые квадраты.

шага к освоению CorelDraw 8

То изменение размеров будет пропорциональное. Наводите курсор на квадрат. Курсор меняет форму.

шага к освоению CorelDraw 8

Нажимаете левую кнопку мыши и тащите.

шага к освоению CorelDraw 8

Вы будете видеть старый размер и новый. Отпускаете и объект изменится. Для непропорционального изменения пользуетесь другими квадратами, которые помогут растянуть по ширине и высоте.

шага к освоению CorelDraw 8

Опять хватаете, тянете, отпускаете.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Поворот объекта


Для поворота объекта его нужно выделить.

шага к освоению CorelDraw 8

Потом щелкнуть по центру еще раз. Квадратики заменятся на стрелочки.

шага к освоению CorelDraw 8

Теперь можно левой кнопкой схватить стрелочку и поворачивать объект.

шага к освоению CorelDraw 8

Поворот производится относительно центра.

шага к освоению CorelDraw 8

Это центр поворота, который можно схватить мышкой и передвинуть.

шага к освоению CorelDraw 8

С этого момент поворот будет производиться относительно данной точки.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Точный поворот объекта


Иногда возникает необходимость повернуть объект на точное количество градусов. Сделать это можно выделив объект. У Вас панель свойств должна быть на экране. На ней есть окно поворота.

шага к освоению CorelDraw 8

Шелкаем в ней курсором и вводим число. Например 90 градусов.

шага к освоению CorelDraw 8

После ввода цифры нажимаем Enter и объект повернется на 90 градусов.

шага к освоению CorelDraw 8

Чтобы поворачивать по часовой стрелке нужно вводить отрицательные градусы. То же самое по часовой нужно ввести –90 градусов.

Попередній крок | Наступний крок |

Автор Sake





Инструмент формы

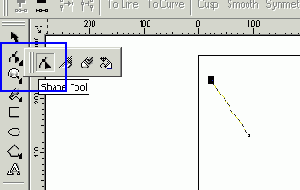

Данный инструмент можно найти на панели инструментов.

шага к освоению CorelDraw 8

Работать с этим инструментом можно после выделения линии. Если линия была выделена и выбрали этот инструмент, но на линии будут отображены узлы.

шага к освоению CorelDraw 8

Линия естественно состоит из узлов. Каждый узел можно перемешать. Для этого к узлу нужно подвести указатель (курсор) инструмента, он изменится, а узел будет выделен.

шага к освоению CorelDraw 8

Узел можно схватить левой кнопкой мышки и тащить.

шага к освоению CorelDraw 8

После отпускания кнопки узел будет в новом месте.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Работа с узлами


При необходимости узел можно удалить. Нужно его выделить и нажать правую кнопку мыши. Появится контекстное меню.

шага к освоению CorelDraw 8

В меню есть пункт delete, выбрав который можно удалить ненужный узел.

шага к освоению CorelDraw 8

Узел можно и добавить, для этого нужно подвести курсор к линии, он поменяет форму.

шага к освоению CorelDraw 8

Нажать правую кнопку мыши. На линии появится точка в будущем месте узла и выпадет контекстное меню.

шага к освоению CorelDraw 8

Здесь нужно выбрать добавить (Add) и появится новый узел, который естественно можно передвигать.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Рисование сложных линий


Мы воспользуемся изученным инструментом для рисования сложных линий. После того, как нарисован один сегмент, его можно продлить.

шага к освоению CorelDraw 8

Подводим курсор к узлу, курсор изменит форму.

шага к освоению CorelDraw 8

Теперь можно щелкать левой кнопкой и тянуть второй сегмент.

шага к освоению CorelDraw 8

После щелчка появится новый сегмент. И так далее. Выглядит это так. Начинаем линию, щелкаем в начале потом в конце и тут же, не передвигая курсор щелкаем в начале нового сегмента. Ритм будет выглядеть так. Тук – Тук Тук – Тук Тук ....... Тук.

Начинаем и заканчиваем одним щелчком, а вот на каждом узле по два щелчка.

Попередній крок | Наступний крок |

Автор Sake





Не надо стучать как дятлы


Если нужно нарисовать много линий, то способ описанный в прошлом шаге не очень удобен, так как придется два раза щелкать на каждом узле. Есть второй инструмент, который называется Кривая Безье, он может помочь в решении этой задачи.

шага к освоению CorelDraw 8

Выбрав этот инструмент Вы ставите первую точку и двигаетесь ко второй.

шага к освоению CorelDraw 8

Нажимаете на второй точке, появляется сегмент, вы двигаетесь к третьей.

шага к освоению CorelDraw 8

И так далее. Вопрос как все это прекратить. Первый способ - это выбрать другой инструмент. Но не самый удачный. Ведь придется рисовать что-то в таком плане:

шага к освоению CorelDraw 8

Это не очень удобно. Итак, рисуем первую линию, после ее окончания нажимаем пробел.

шага к освоению CorelDraw 8

Линия будет выделена, но инструмент переключится на указатель. Нажимаем еще раз.

шага к освоению CorelDraw 8

Инструмент переключится назад на кривую Безье и можно начинать новую линию. Ритм будет выглядеть так. Тук-Тук-Тук – Два пробела – Тук-Тук-Тук-Тук – Два пробела ...

Одна линия от другой отделяется двумя пробелами.

Попередній крок | Наступний крок |

Автор Sake





Копирование объекта


Любой объект, в том числе и линию можно скопировать. Выбираем линию инструментом указатель и нажимаем правую кнопку мыши. Выпадет контекстное меню.

шага к освоению CorelDraw 8

В нем выбираем пункт Copy. Линия скопируется в буфер обмена. После этого можно опять щелкнуть правой кнопкой на любом свободном месте, но выбрать Paste.

шага к освоению CorelDraw 8

На первый взгляд ничего не произойдет, но это обман. Линия будет вставлена точно на тоже самое место. Ее можно утащить в сторону.

шага к освоению CorelDraw 8

И бросить. У Вас будет две линии.

шага к освоению CorelDraw 8

Для данной операции можно воспользоваться и меню Edit.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Внутреннее копирование


В CorelDraw есть один хороший метод копирования, когда можно копию поместить точно в указанное место и не использовать буфер обмена. Данная операция очень удобна, когда есть необходимость расставить значки или объекты по карте. Итак, выделяем объект.

шага к освоению CorelDraw 8

Хватаем его левой кнопкой мыши и тащим до нужного места.

шага к освоению CorelDraw 8

Перетащив до нужного места, нажимаем правую кнопку, в этот момент курсор изменится.

шага к освоению CorelDraw 8

Потом отпускаем правую кнопку, и отпускаем левую, копия объекта будет в указанном месте.

шага к освоению CorelDraw 8

Итак, вот все действия. Выделяем объект Нажимаем левую кнопку и тащим в нужное место В нужном месте нажимаем правую Отпускаем правую Отпускаем левую

После некоторой тренировки Вы даже не будете замечать как копируете объекты.

Попередній крок | Наступний крок |

Автор Sake





Что такое свитки

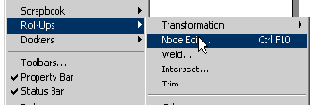

Свитки - это специальные диалоговые окна, которые дают доступ к дополнительным возможностям. Находятся они в меню View дальше Roll-Up.

шага к освоению CorelDraw 8

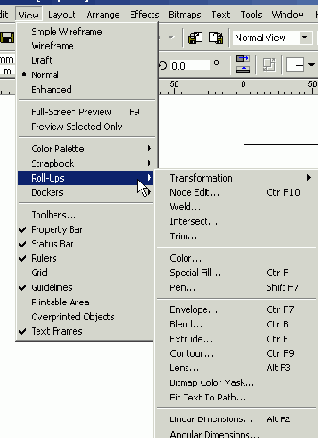

Давайте выберем свиток Pen:

шага к освоению CorelDraw 8

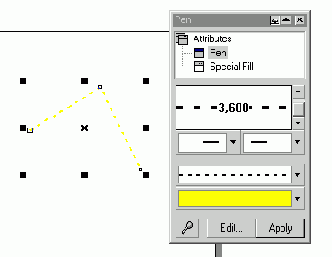

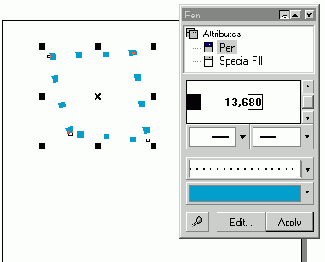

Появится диалоговое окно:

шага к освоению CorelDraw 8

Свитком оно называется потому, что его можно сворачивать. Свернутое окно занимает мало места на экране и не мешает обзору.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Начало и окончание линии


Любая линия имеет направление. Направление обусловлено порядком перечисления от начала к концу линии. Для того, чтобы установить начало и окончание линии, нужно вызвать свиток Pen и выделить линию.

шага к освоению CorelDraw 8

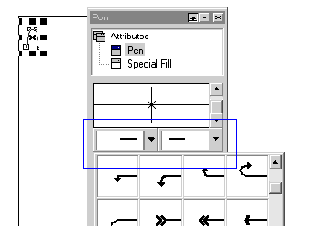

Далее на свитке Pen выбрать начало и окончание.

шага к освоению CorelDraw 8

Установив нужные элементы:

шага к освоению CorelDraw 8

Нажимаем Apply и линия изменится. Размер элементов зависит от толщины линии и может быть не виден на экране до увеличения изображения.

шага к освоению CorelDraw 8

То же самое можно реализовать через панель свойств.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Масштабирование изображения


Для изменения масштаба отображения используется специальный инструмент масштабирования.

шага к освоению CorelDraw 8

После выбора этого инструмента курсор изменится.

шага к освоению CorelDraw 8

Можно щелкать по рисунку, и он будет увеличиваться. Учтите, что увеличение производится относительно места нажатия мышки. То есть это место берется за центр увеличения. Для уменьшения изображения можно нажать F3 или вызвать контекстное меню. В этом меню будет много пунктов, в том числе и уменьшение изображения.

шага к освоению CorelDraw 8

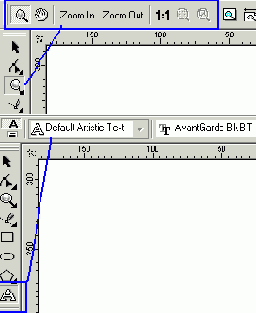

Можно пользоваться и панелью свойств.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Дополнительные возможности масштабирования


Есть еще ряд возможностей, которые могут облегчить навигацию. Первое - это отображение на весь лист бумаги.

шага к освоению CorelDraw 8

На экране появится полный лист бумаги. Так же можно масштабировать по ширине и высоте.

шага к освоению CorelDraw 8

И еще одна хорошая возможность делать вид 1:1, чтобы увидеть как реально будет выглядеть рисунок на печатном устройстве. Ведь произвольное масштабирование позволяет отрисовывать детали, которые не будут реально видны при печати.

шага к освоению CorelDraw 8

А вот смотрите, как будет 1:1.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Тип линии, толщина и цвет


Все настройки можно сделать через тот же свиток Pen.

шага к освоению CorelDraw 8

Управляя полосами прокрутки можно установить толщину.

шага к освоению CorelDraw 8

Выбирается тип из выпадающего списка. После выбора тут же Вы сможете увидеть тип линии.

шага к освоению CorelDraw 8

Цвет так же выбирается из выпадающего списка ниже.

шага к освоению CorelDraw 8

После того, как все выбрано, можно нажимать Apply, но линия должна быть выделена.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Площади


Пора научиться рисовать площади. Сама площадь - это замкнутая линия. Начинаем рисовать линию.

шага к освоению CorelDraw 8

Последняя точка линии должна попасть на первую точку линии. В момент установки курсора в первую точку он изменится:

шага к освоению CorelDraw 8

Нажимаем и линия замкнется.

шага к освоению CorelDraw 8

Это легко проверить. Узел должен быть один, в месте замыкания.

шага к освоению CorelDraw 8

Соответственно править пощадить можно редактором узлов. С площадью можно проводить теже преобразования, что и с линией, перетаскивать, крутить, изменять размер и так далее.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Замыкание линии в площадь


Может возникнуть ситуация когда линия была нарисована, но не замкнута. Есть возможность замкнуть ее в любой момент. Итак, смотрим линию.

шага к освоению CorelDraw 8

Как видите, она не замкнута. Первый способ заключается в автозамыкании. Выделяем линию. На панели свойств будет кнопка AutoClose

шага к освоению CorelDraw 8

Нажимаем ее и линия замкнется.

шага к освоению CorelDraw 8

Замыкание производится добавлением линии от начальной точки к конечной.

Попередній крок | Наступний крок |

Автор Sake





Замыкание ручками


То же самое, что и в прошлом шаге, можно сделать руками. Смотрим линию.

шага к освоению CorelDraw 8

С помощью редактора узлов и клавиши Shift выделяем первый и последний узел.

шага к освоению CorelDraw 8

На панели свойств нужно воспользоваться кнопкой Join:

шага к освоению CorelDraw 8

Линия замкнется, но произойдет изменение формы.

шага к освоению CorelDraw 8

Кстати у редактора узлов есть отдельный свиток с набором операций.

шага к освоению CorelDraw 8

После выбора которого появится довольно много операций.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Разрыв площади


Обратная операция, которая сводится к разрыву узлов. Выделяем узел, который мы ходим разорвать.

шага к освоению CorelDraw 8

На панели свойств или свитке редактора узлов выбираем операцию Break Curve.

шага к освоению CorelDraw 8

В результате узлов станет два и один из них можно оттащить.

шага к освоению CorelDraw 8

Мы разорвали площадь.

Попередній крок | Наступний крок |

Автор Sake





Сложные объекты


Во-первых, что понимается под сложным объектом. Это объект, который состоит более чем из одной части. Вот такой, например.

шага к освоению CorelDraw 8

Рисуется он из 4 линий. Сначала рисуем основание скважины.

шага к освоению CorelDraw 8

Дальше саму буровую установку. Это вторая линия.

шага к освоению CorelDraw 8

Дальше оформляем буровую в соответствии с инструкциями по отображению.

шага к освоению CorelDraw 8

А теперь нужно нарисовать ствол скважины.

шага к освоению CorelDraw 8

Как видите линий много, Вы можете выделять каждую линию по отдельности. Но вот работать с таким объектом проблематично. То есть передвигать, изменять. Ведь он состоит из отдельных частей. Именно про это и будет несколько следующих шагов. Как решить эту проблему.

Попередній крок | Наступний крок |

Автор Sake





Выделение сложных объектов


Для работы с объектами из нескольких частей нам понадобится научиться их выделять. Чтобы например, вместе их перенести. Первый способ состоит в последовательном выделении каждого элемента удерживая клавишу Shift. Итак, выделяем первую линию.

шага к освоению CorelDraw 8

С этого момент удерживаем Shift и выделяем второй объект.

шага к освоению CorelDraw 8

Обратите внимание, что при таком выделении, у каждой выделенной линии виден первый узел. Итак, выделяем все линии.

шага к освоению CorelDraw 8

Вот теперь мы можем двигать, поворачивать, использовать внутреннее копирование. Ощущение, что это цельный объект.

шага к освоению CorelDraw 8

Но стоит щелкнуть в стороне, как все выделение пропадет и опять придется сначала выделять по одной линии.

Есть второй способ выделения – рамкой. Несмотря на то, что он очень удобен, применять его можно далеко не во всякой ситуации. Если рисунок очень сложный, то вы не сможете его использовать по причине выделения других объектов. Итак, для выделения нужно щелкнуть левой кнопкой мыши, скажем, в правом верхнем углу и не отпуская ее двигаться в противоположный угол.

шага к освоению CorelDraw 8

Вы будете видеть рамку выделения. После отпускания мышки объекты будут выделены.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Что можно делать со сложным выделенным объектом


Все то же самое, что и с простым объектом. Давайте выделим:

шага к освоению CorelDraw 8

Откроем свиток Pen и поменяет цвет.

шага к освоению CorelDraw 8

Попробуем повернуть.

шага к освоению CorelDraw 8

Думаю, идея понятна.

Попередній крок | Наступний крок|

Автор Sake





Группировка или фиксирование сложного объекта


Несмотря на то, что в описанное в прошлом шаге выделение сложного объекта очень может помочь в работе, но любое выделение другого объекта приведет к снятию выделения и придется заново его выделять по частям. Частей может быть очень много. Для того, чтобы сохранить это выделение есть операция группировки. Выделяем объект.

шага к освоению CorelDraw 8

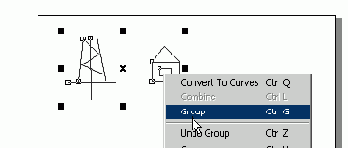

Нажимаем правую кнопку мыши и вызываем контекстное меню. В нем есть пункт Group.

шага к освоению CorelDraw 8

Теперь наш объект сгруппирован и будет вести себя как одно целое. Снимите выделение и попробуйте снова выделить. Выделится все сразу. Можно было использовать и меню.

шага к освоению CorelDraw 8

При необходимости можно провести обратную операцию, разгруппировать объект. Выделяем его и вызываем контекстное меню.

шага к освоению CorelDraw 8

Выбираем пункт Ungroup. После этого можно снять выделение и теперь части объекта станут опять самостоятельными.

Попередній крок | Наступний крок |

Автор Sake





Сложная группировка и понимания Ungroup All


Можно создать очень сложный объект. Который состоит из ряда других объектов. Вот есть у нас один сгруппированный.

шага к освоению CorelDraw 8

Рядом мы можем нарисовать еще один сложный объект и сгруппировать его.

шага к освоению CorelDraw 8

Теперь у нас два объекта, которые при желании в свою очередь опять можно сгруппировать в один.

шага к освоению CorelDraw 8

Сделайте это. А вот теперь посмотрим, что будет при разгруппировке.

шага к освоению CorelDraw 8

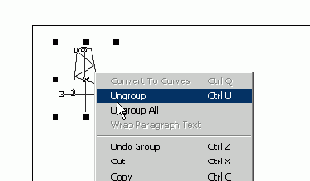

У нас есть два варианта – Ungroup и Ungroup All. Так вот, если просто разгруппировать, то первая группировка сохранится.

шага к освоению CorelDraw 8

А если выбрать Ungroup All, то все группировки будут уничтожены.

шага к освоению CorelDraw 8

Каждая часть будет сама по себе.

Попередній крок | Наступний крок |

Автор Sake





Как изменить один объект внутри группировки


То, что в сгруппированных объектах можно одним заходом изменить оформление мы смотрели. Но вот что делать, если нужно изменить один объект редактором узлов или поменять цвет у одного объекта. Выход вроде есть, разгруппировать, исправить и опять сгруппировать. Можно поступить быстрее. Выделите весь объект.

шага к освоению CorelDraw 8

Потом нажмите CTRL и щелкните по нужной линии. Она будет обведена черными кружками.

шага к освоению CorelDraw 8

С этого момент Вы сможете работать как будто это отдельная линия. Давайте попробуем редактор узлов.

шага к освоению CorelDraw 8

Изменим цвет:

шага к освоению CorelDraw 8

Но стоит снять выделение как объект будет опять одним целым.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок|

Автор Sake





Преобразование нескольких линий в одну


Задача следующая. Есть несколько линий:

шага к освоению CorelDraw 8

Из них нужно сделать одну. Группировка тут не поможет. Есть сходная операция, которая называется комбинированием. Выделяем две линии используя Shift.

шага к освоению CorelDraw 8

В контекстом меню нужно выбрать Combine:

шага к освоению CorelDraw 8

То же самое можно сделать через обычное меню.

шага к освоению CorelDraw 8

В результате физически две линии станут одним объектом. На них будут видны узлы, которые можно править в любой момент. Если вы сравните с группировкой, то увидите эти отличия.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Преобразование нескольких линий в одну дальше


Скомбинировав линии можно объединить узлы. Два узла можно выделить используя Shift или рамкой инструментом редактором узлов.

шага к освоению CorelDraw 8

Выделенные узлы становятся черными:

шага к освоению CorelDraw 8

В контекстом меню нужно выбрать Join.

шага к освоению CorelDraw 8

Узлы соединятся. Можно поступить по другому и использовать закрытие линии.

шага к освоению CorelDraw 8

В результате между узлами появится сегмент.

шага к освоению CorelDraw 8

Видите разницу? Join сливает два узла в один, а закрытие добавляет между ними новый сегмент.

Попередній крок | Наступний крок|

Автор Sake





Разрыв линии


Разрыв линии - это операция обратная комбинированию. Итак, выбираем узел где мы хотим сделать разрыв и в контекстом меню выбираем Break Art.

шага к освоению CorelDraw 8

В результате на месте одного узла будет несколько. Это можно увидеть, отодвинув узел.

шага к освоению CorelDraw 8

Но линия все равно одна. Для того, чтобы сделать их разными нужно выделить линию инструментом выделения, потом выбрать контекстное меню и вызвать Break Art еще раз.

шага к освоению CorelDraw 8

Теперь, если снять выделение и попробовать выделить снова, линии будут независимые.

шага к освоению CorelDraw 8

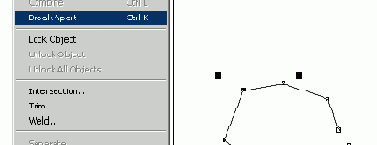

Break Art можно найти в меню.

шага к освоению CorelDraw 8

А так же на панели свойств.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Выбор палитры

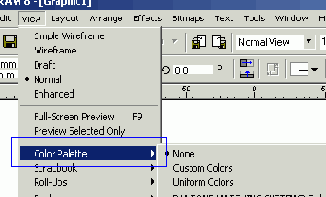

Мы немного о этом говорили, давайте поговорим подробнее. Прежде чем закрашивать цветом, нужно выбрать палитру. Выбор палитры находится в меню View.

шага к освоению CorelDraw 8

При выборе палитры с левой стороны появится окно выбора цвета:

шага к освоению CorelDraw 8

Которое можно расширить стрелочкой внизу.

шага к освоению CorelDraw 8

Окно станет отображать все доступные цвета.

шага к освоению CorelDraw 8

Итак, данное окно выбора цвета появляется только когда выбрана палитра. Если данного окна нет, выберите палитру и она появится.

Попередній крок | Наступний крок |

Автор Sake





Точное цветовое значение


Каждый, кто сталкивался с графикой знает, что цвета на экране и распечатка могут отличаться и очень сильно. Например, на экране явно виден зеленоватый оттенок, при печати он будет синий. Есть механизм, который называется калибровка, то есть совмещение цветов экрана, принтера, сканера. Мы посмотрим это позже, так как не все устройства имеют соответствующие профили. Мы знаем, как покупается оборудование, кто же смотрел, поставляется профиль или нет. Есть более простой способ. Цвета можно точно выставлять по значениям RGB например. Выставив этот цвет и напечатав на принтере мы будем в дальнейшем точно знать как будет отображен цвет. И получив удачный цвет лучше заполнить где-то его цифровые значения. Где и как способов много, а мы пока сосредоточимся на том, как устанавливать цвета точно. Итак, рисуем линию и выделяем ее.

шага к освоению CorelDraw 8

На панели инструментов есть специальная кнопка, цвет линии:

шага к освоению CorelDraw 8

Появится диалог выбора цвета. Этот диалог совершенно универсальный и для линии, и для закраски площадей. Так что запоминайте.

шага к освоению CorelDraw 8

Диалог сворачивается и разворачивается по нажатию на кнопку LESS, которая сменится на More.

шага к освоению CorelDraw 8

В окне Model можно выбрать нужную цветовую модель.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Точное цветовое значение дальше


Выбрать цвет можно ориентируюсь на экран. Выбираем диапазон:

шага к освоению CorelDraw 8

И щелкаем на окне цветов для выбора конкретного цвета.

шага к освоению CorelDraw 8

Можно поступить по другому и ввести нужные цифры самим.

шага к освоению CorelDraw 8

Очень удобно использовать этот диалог при необходимости перевести цвет из модели в модель. По кнопке Options можно указать в каком виде будут отображены цвета.

шага к освоению CorelDraw 8

Итак, что Вы сейчас умеете: Выбирать цвет на экране Просматривать цифровое значение в любой модели Устанавливать цвет по числовому значение.

Это уже большой шаг вперед.

Попередній крок | Наступний крок |

Автор Sake





Получение цвета микшированием


Еще одна возможность на панели выбора цвета.

шага к освоению CorelDraw 8

Она удобна, когда есть необходимость получить переходы цвета. Нажмем на эту кнопку.

шага к освоению CorelDraw 8

У нас открывается окно, в котором можно выбрать четыре цвета по углам. Как результат Вы видите переходы цветов. Можно выбрать любой из переходов. В самом конце выбрав цвет нужно нажать OK и линия закрасится. Добраться до выбора цвета можно и из свитка Pen, если указать, что цвет будет другой.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Закраска площадей


Рисуем площадь и выделяем площадной объект:

шага к освоению CorelDraw 8

Для равномерной закраски площадей есть специальный инструмент, который вызывает тот же самый диалог выбора цвета, что и для линии.

шага к освоению CorelDraw 8

Выбираем цвет и нажимаем OK.

шага к освоению CorelDraw 8

Площадь закрашивается:

шага к освоению CorelDraw 8

Можно закрасить сразу несколько объектов одним цветом, если выбрать их используя Shift или рамкой.

шага к освоению CorelDraw 8

Для быстрой закраски можно использовать окно палитры. Выделяете объект, щелкаете левой кнопкой на цвете и объекты закрашиваются.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Закраска переходом цвета


Мы с Вами в прошлом шаге закрасили сплошным цветом. Можно производить закраску переходом цвета. Выделяем площадь и выбираем инструмент.

шага к освоению CorelDraw 8

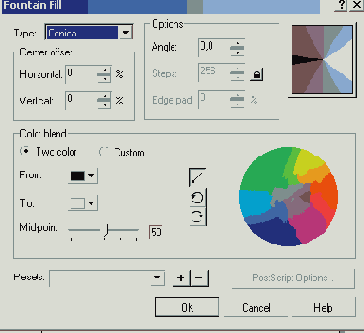

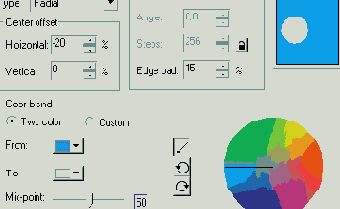

Появится диалог настройки закраски.

шага к освоению CorelDraw 8

Здесь мы видим настройки и результирующую закраску. Сначала нужно выбрать тип закраски.

шага к освоению CorelDraw 8

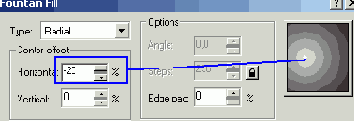

Настройка Center позволяет смещать центр закраски.

шага к освоению CorelDraw 8

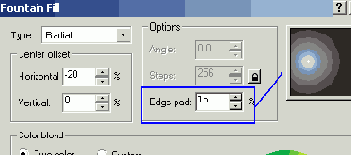

В Options можно поворачивать угол закраски и регулировать глубину, данные возможности зависят от типа закраски.

шага к освоению CorelDraw 8

Ниже задаются перетекания от одного цвета в другой. Например, от синего к белому (так называемый - градиент цвета).

шага к освоению CorelDraw 8

И тип перетекания:

шага к освоению CorelDraw 8

Нажимаем ОК и наша площадь покрашена.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Закраска растровым узором


Сразу скажу, данным типом закраски лучше пользоваться как можно реже. Очень часто на сложных рисунках формата A0 при выводе на плоттер происходили искажения, вплоть до отсутствия. На небольших чертежах, при распечатке на струйных принтерах вроде как все нормально. Выделяем площадь, выбираем соответствующий инструмент.

шага к освоению CorelDraw 8

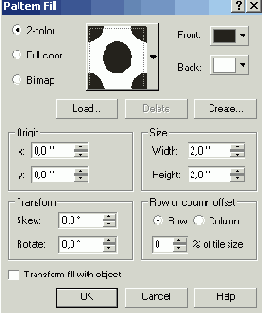

Появится диалоговое окно настройки закраски.

шага к освоению CorelDraw 8

Выбираем тип:

шага к освоению CorelDraw 8

Дальше из списка рисунок:

шага к освоению CorelDraw 8

В данном случае цвет рисунка и фона:

шага к освоению CorelDraw 8

Нажимаем ОК и наша площадь будет покрашена:

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Две части закраски площади


Нужно четко понимать, что площадь состоит из двух независимых частей. Граница Заливка

Настраиваются эти две части соответствующими инструментами - линии и заливки.

шага к освоению CorelDraw 8

То есть контур как обычная линия, а про заливку говорили в прошлых шагах. Итак, мы хотим, чтобы была жирная пунктирная синяя граница. Выбираем свиток Pen и применяем его к объекту площади.

шага к освоению CorelDraw 8

А теперь любым способом, например щелчком по цветовой палитре делаем внутреннее оформление. Вы четко увидите разницу.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Z порядок объектов


Каждый новый объект рисуется выше предыдущего, даже если Вы этого не замечаете. Нарисуем две площади, первую красную, вторую синию.

шага к освоению CorelDraw 8

На первый взгляд они лежат в одной плоскости, ничего подобного. Попробуйте переместить любой объект так, чтобы они пересекались.

шага к освоению CorelDraw 8

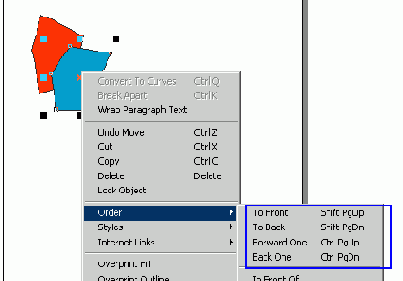

Вот тут с становится сразу видно, какой выше. Выше тот, что нарисован последним. Для управления порядком существуют специальные пункты меню – в самый низ - в самый вверх – на один вниз – на один вверх. Вызвать их можно из контекстного меню.

шага к освоению CorelDraw 8

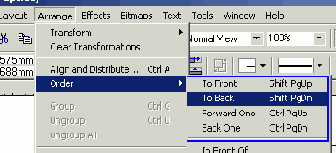

Либо воспользоваться обычным меню:

шага к освоению CorelDraw 8

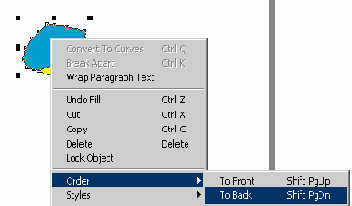

Давайте поместим синий в самый низ (To Back):

шага к освоению CorelDraw 8

Теперь красный вверху.

Попередній крок | Наступний крок |

Автор Sake





Помещение объекта ниже определенного

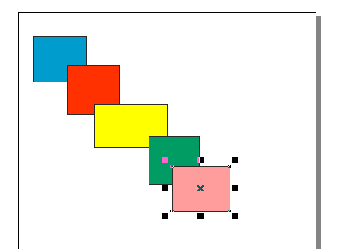

Одна из задач, которая возникает на сложных рисунках. Так как объектов может быть много, нарисовав новые, совершенно не обязательно, что он должен быть в самом верху или низу. Он может быть где угодно. Нарисуем рисунок для иллюстрации этой возможности.

шага к освоению CorelDraw 8

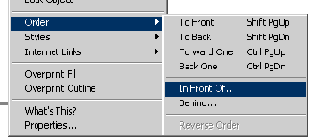

Мы хотим поместить последний объект между желтым и красным. Выделяем его и вызываем контекстное меню. В нем нам нужен пункт In Front Of

шага к освоению CorelDraw 8

После выбора этого пункта меню курсор изменится. Будет такая жирная стрелка. Вот ей и нужно щелкнуть по объекту, выше которого нужно поместить выделенный.

шага к освоению CorelDraw 8

После щелчка объект опустится ниже.

шага к освоению CorelDraw 8

Но мы пока видим, что ниже зеленого. Для того, чтобы убедиться, что объект действительно попал куда мы сказали, давайте его подвинем.

шага к освоению CorelDraw 8

Вот так и хотели, между красным и желтым.

Попередній крок | Наступний крок |

Автор Sake





Менеджер объектов

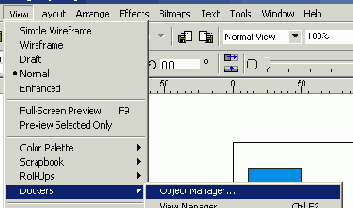

CorelDraw позволяет удобно просматривать порядок объектов. Чтобы вызвать менеджер объектов нужно выбрать пункт меню – Менеджер объектов.

шага к освоению CorelDraw 8

С правой стороны появится окно менеджера.

шага к освоению CorelDraw 8

Нажав на крестик в квадрате рядом со слоем мы можем открыть список объектов.

шага к освоению CorelDraw 8

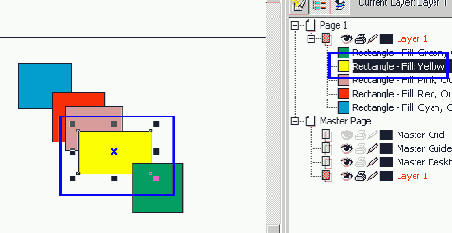

Здесь мы видим положение объекта и краткую информацию. Выделение объекта в списке ведет к выделению на рисунке.

шага к освоению CorelDraw 8

С этим списком можно работать. Например, схватить левой кнопкой и потащить объект в новую позицию.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Обрезка площадей


Нам нужно нарисовать несколько площадей, которые пристыковываются друг к другу. Вот пример реальной работы.

шага к освоению CorelDraw 8

Как поступать в данном случае. Первый самый неправильный способ выглядит так. Рисуем первый объект.

шага к освоению CorelDraw 8

А теперь при большом увеличении будем пробовать сделать границу второго объекта точно как у первого в месте состыковки.

шага к освоению CorelDraw 8

Неправильный, потому что все равно точно не получится, при большем увеличении Вы все равно будете видеть разницу.

шага к освоению CorelDraw 8

В конечном итоге выльется все это в кропотливый долгий труд. Есть второй способ нарисовать с перехлестом в месте соединения.

шага к освоению CorelDraw 8

И отправить новый объект на задний план.

шага к освоению CorelDraw 8

В результате на экране будет граница первого объекта.

шага к освоению CorelDraw 8

И вроде как все нормально.

Попередній крок | Наступний крок |

Автор Sake





Обрезка площадей, продолжение


Отправка на задний план решает часть проблем, но не все. Если убрать закраску объекта, то Вы увидите, что один границы пересекаются.

шага к освоению CorelDraw 8

Так вот, если Вы попробуете экспортировать Ваш рисунок в один из форматов, например DXF и открыть в AutoCad, то увидите точно такую картинку. Естественно все придется править. Выход в использовании обрезки. Начало очень похоже. Рисуем второй объект с перехлестом.

шага к освоению CorelDraw 8

Выделяем тот объект, которым будем резать. Идем в меню и вызываем Trim.

шага к освоению CorelDraw 8

Появится свиток обрезки. Обратите внимание на галочки на нем. Если они будут установлены по другому, то результат будет другой.

шага к освоению CorelDraw 8

Нажимаем кнопку Trim курсор станет жирной стрелкой.

шага к освоению CorelDraw 8

Вот этой стрелкой и нужно щелкнуть по обрезаемому объекту. Щелкаем. Вы увидите, что один объект обрезал другой.

шага к освоению CorelDraw 8

И теперь у них две совпадающие границы. Можете проверить попробовав отодвинуть один из объектов.

шага к освоению CorelDraw 8

Или обесцветить.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake





Объединение объектов


Эта возможность позволяет из двух объектов сделать один. Рисуем два объекта. Синий сверху и перекрывает зеленый.

шага к освоению CorelDraw 8

Выделяем синий. И вызываем пункт меню Weld.

шага к освоению CorelDraw 8

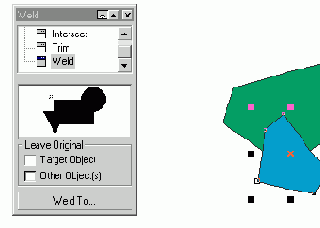

Появится окошко операции. Опять обратите внимание на опции. Для получения результата, как в шаге, нужна точная их установка.

шага к освоению CorelDraw 8

Нажимаем Weld To, курсор станет большой жирной стрелкой, которой мы и щелкаем по зеленому объекту.

шага к освоению CorelDraw 8

В результат мы получим один объект зеленого цвета.

шага к освоению CorelDraw 8

При проведении операции в другом порядке мы получим общий синий цвет. И еще одна тонкость. Если объединяемые объекты раннее были обрезаны, то лучше всего сделать так, чтобы они перекрывались, поверьте, избавитесь от многих проблем. Сделать это можно редактором узлов.

шага к освоению CorelDraw 8

Попередній крок | Наступний крок |

Автор Sake
